Otomatik Servo Kontrol ve Düzeltme ile Yüksek Hassasiyetli 5 Katlı Yaprakla Yaprak Laminasyon Ekipmanı

    Yüksek Hassasiyetli 5 Katlı Tabakadan Tabakaya Otomatik Servo Kontrol ve Düzeltmeli Oluklu Kağıt Laminasyon Ekipmanı


Performans özellikleri

● Bu makine, iki oluklu karton kombinasyonunu ve herhangi bir üst tabaka türünü bir araya getirebilir. İki katmanlı karton (karton + karton), 3 katlı, 4 katlı, 5 katlı, 7 katlı ve diğer ürünler üretebilir.

● Laminasyon türü: oluklu + oluklu + karton, oluklu + oluklu, oluklu + karton, karton + karton, karton + gri karton + karton vb.

● Üst ve alt kağıdın otomatik tespiti, otomatik servo düzeltme teknolojisi. Üst kağıdın otomatik olarak alt kağıdı takip etmesini ve ona uymasını sağlayın ve doğruluk yüksektir.

● Alt kağıt besleme kısmı, Japonya NITTA emme kayışı ve kenar besleme sistemi ile birlikte ithal servo motor kontrol sistemini kullanır.


● Alt kağıdın çok işlevli rafı, kavisli oluklu mukavvaya uygundur.

● İnce aniloks taşlamalı büyük paslanmaz çelik tutkal merdanesi (160mm), minimum tutkal miktarında bile eşit tutkal kaplamayı garanti eder.

● Çift kullanımlı kaldırma platformu, platforma kağıdın ön yığınını itmek için ön yığınlayıcı yapısını kullanabiliriz. Ayrıca kağıt yığınını doğrudan platforma itebiliriz.

● Kaplama merdanesinin ve baskı merdanesinin yüzeyinde özel polietilen malzemeler, tutkal otomatik olarak düşer, ovma gerektirmez.

● Tutkal kaybını azaltmak ve tutkal yapışma etkisini stabilize etmek için bir sirkülasyon tutkal sistemi kullanın.

● Tüm makinenin tek tıklamayla ayarlanması (sadece kağıt boyutunu girin).

● Video izleme.

Parametreler:




Yapısal özellikler:
◆ Dünyanın önde gelen iletim kontrol sistemini benimseyerek, sadece kağıt boyutunu girmeniz yeterlidir, sistem otomatik olarak ayarlanır.

◆ Bilgisayarlı yüksek hızlı montaj, saatte 12.000 adede kadar.

◆ Chuanliu tipi hava besleme başlığı, dört set ileri nozül ve dört set emme nozülü ile.

◆ Feida Bloğu, palete kağıt takabilen ve ray destekli ön yığınlayıcı takabilen düşük yığın karton kullanır.

◆ Alt çizginin ilerleme konumunu bilmek için çoklu elektrik gözleri kullanın ve yüz kağıdının her iki tarafındaki servo motorun üst ve alt kağıt hizalamasını telafi etmek için bağımsız olarak dönmesini sağlayın, bu da doğru ve pürüzsüzdür.

◆ Tam işlevli elektronik kontrol sistemi, insan-makine arayüzü ve PLC program modeli ekranı kullanarak, çalışma koşullarını ve çalışma kayıtlarını otomatik olarak algılayabilir.

◆ Otomatik tutkal takviye sistemi, kaybolan tutkalı otomatik olarak telafi edebilir ve tutkal geri dönüşümü ile işbirliği yapabilir.



ŞUBE TANITIMI:

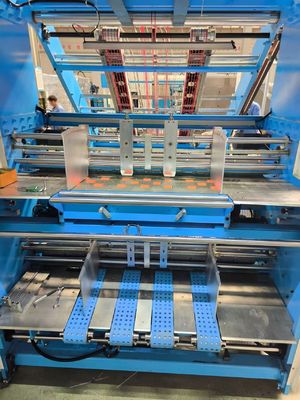

1. ALT KAĞIT BESLEME


Çift kenar besleme sistemi kullanın. Alt kağıdın daha sorunsuz beslenmesini sağlayabilir. Ayrıca karton besleme de yapabilir.


2. ÜST TABAKA BESLEME MEKANİZMASI

Yüksek hızlı otomatik özel besleyicinin hem kağıt kaldırma hem de besleme nozülü, hem ince hem de kalın kağıda uyarlanacak şekilde serbestçe ayarlanabilir. Becker pompası ile birlikte. Üst besleme kağıdının hızlı ve sorunsuz çalışmasını sağlayın.


3. ELEKTRİK SİSTEMİ

Avrupa CE gereksinimlerine uygun olarak tasarlanmıştır, makine kararlılığını, yüksek verimliliği ve düşük arızayı sağlar. İnsan-makine arayüzü ve PLC kombinasyonu kullanarak, uyarı, hata tespiti, arızalar ve çalışma hızı gibi tüm bilgileri bir bakışta ekranda görüntüleyin.


4. ÖN YIĞIN BÖLÜMÜ

Önceden ayarlanmış işlevli ön yığın sistemi, dokunmatik ekran aracılığıyla kağıt boyutu olarak ayarlanabilir ve kurulum süresini verimli bir şekilde azaltmak için otomatik olarak yönlendirilir.



5. İLETİM

Kararlılığı sağlamak için ana iletim olarak SKF yatağı ile birlikte Gates senkronize kayışı benimsenmiştir. Hem baskı merdaneleri, nemlendirme merdanesi hem de tutkal değeri, mekanik kodlayıcı ile kol ile kolayca ayarlanabilir.

6.Sol-sağ konumlandırma sistemi

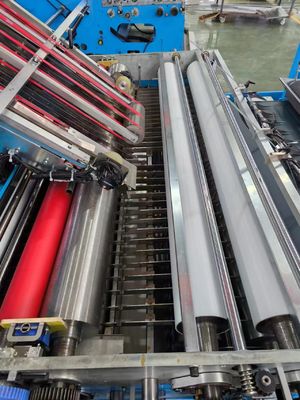

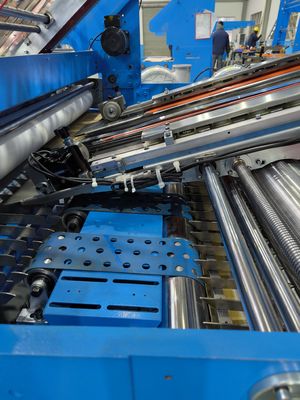

7. KONUMLANDIRMA SİSTEMİ VE TUTKAL MERDANESİ


Alt tabakalarda çoklu fotoelektrik sensörlerin göreceli konumda kullanılması,
üst tabakaları servo motorun her iki tarafında bağımsız telafi eylemi yapacak şekilde kontrol edin, böylece üst kağıdın ve alt kağıdın doğru konumlandırılması sağlanır.
Paslanmaz çelik merdane, asla paslanmaz, dar bir şekilde taşlandıktan sonra,
en az miktarda tutkalın eşit olarak kaplanmasını garanti eder.
Alt merdane su merdanesi ile temizlenir.


8. DOKUNMATİK EKRAN İŞLETİM SİSTEMİ


Dokunmatik ekranın merkezi kontrolünü benimser, yüksek çözünürlüklü insan-makine arayüzü ile insan-makine diyalogunu gerçekleştirir ve çalışma ve arızanın gerçek zamanlı dinamik izlemesini gerçekleştirerek, ayarlamayı ve sorun gidermeyi daha kolay hale getirir



9. KENAR BESLEME SİSTEMİ (İSTEĞE BAĞLI)


Bu sistem isteğe bağlıdır, büyük boyutlu ve kalın alt tabakalar için daha uygundur.


10. ŞAFTSIZ SERVO BESLEYİCİ(İSTEĞE BAĞLI)


Bu sistem isteğe bağlıdır, uzun boyutlu üst tabakalar için daha uygundur.

11. ALT KAĞIT İÇİN BÜYÜK EMME SİSTEMİ(İSTEĞE BAĞLI)


Bu sistem isteğe bağlıdır, ürünleriniz karton, oluklu mukavva ve 3 veya 5 katlı ise. Bu sistemi seçebilirsiniz.


12. OTOMATİK YAĞLAMA SİSTEMİ (İSTEĞE BAĞLI)


Yatağın hizmet ömrünü uzatmak için yatağı düzenli olarak yağlayın


13. VİDEO İZLEME (İSTEĞE BAĞLI)


Bu seçenek, makinenin çalışmasını izleyebilir, operatörün makinenin etrafında sık sık yürümesine gerek yoktur.

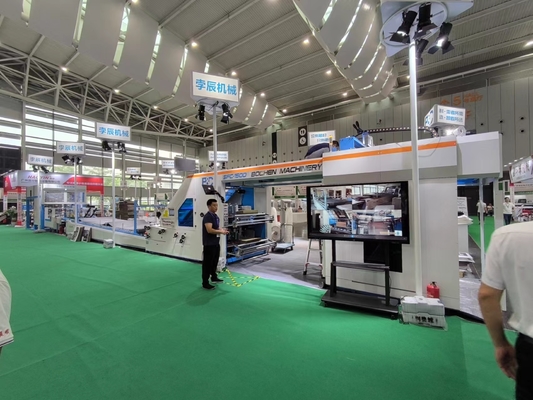

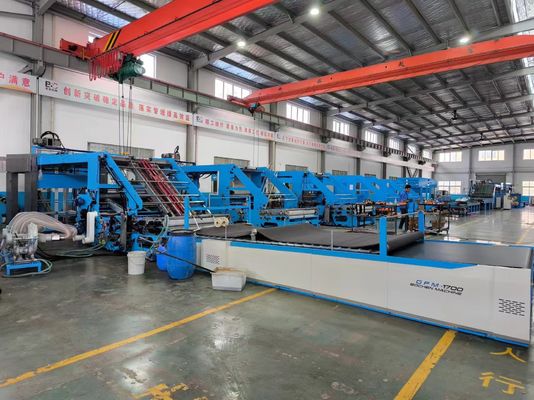

Makine Resmi
