Oluklu Mukavva Laminasyon için Büyük Paslanmaz Çelik Anilox Merdane Yüksek Hızlı Flüt Laminasyon Makinesi GFS1500

Büyük Paslanmaz Çelik Anilox Merdane Yüksek Hızlı Oluklu Laminasyon Makinesi GFS1500, Oluklu Laminasyon İçin

Performans özellikleri:

● Kenar besleme sistemi. Besleme basıncı yapısı yoktur, oluklu mukavvaya zarar vermez ve oluklu mukavvanın basınca dayanımını artırır.

● Yüksek doğruluk sağlamak için üst tabaka hizalama sistemi kullanır. Besleme modu üst üste binen veya ayrılan tabaka tipi olarak seçilebilir.

● Dijital tasarım, yapıştırıcı hacminin otomatik ayarını gerçekleştirir. Yapıştırma merdanesinin boşluğunun otomatik ayarlanması (alt tabakanın kalınlığına göre otomatik olarak).

● Büyük paslanmaz çelik anilox merdane (160 mm çapında) tasarımı kararlıdır ve yüksek verimlidir, eşit şekilde kaplar ve yapıştırıcı hacminden tasarruf sağlar.

● Üst ve alt kağıdın otomatik tespiti, otomatik servo düzeltme teknolojisi. Üst kağıdın otomatik olarak alt kağıdı takip etmesini ve uydurmasını sağlayın ve doğruluk yüksektir.

● Çift kullanımlı kaldırma platformu, ön yığın yapısını kullanarak önceden yığılmış kağıdı platforma itebiliriz. Ayrıca yığın kağıdı doğrudan platforma itebiliriz.

● Alt kağıdın çok işlevli rafı, kavisli oluklu mukavva için uygundur.

● Yapıştırıcı kaybını azaltmak ve yapıştırıcı yapışma etkisini stabilize etmek için bir dolaşımlı yapıştırıcı sistemi kullanın.

● Tüm makinenin tek tıkla ayarlanması (sadece kağıt boyutunu girin).

● Sipariş hafıza fonksiyonu, önceki siparişi aktarmak için tek tıkla, kullanışlı ve hızlı.

● Video izleme.

Parametreler:

Yapısal özellikler:
◆ Dünyanın önde gelen iletim kontrol sistemini benimseyerek, sadece kağıt boyutunu girmeniz yeterlidir, sistem otomatik olarak ayarlanır.

◆ Bilgisayarlı yüksek hızlı montaj, saatte 18.000 adede kadar.

◆ Chuanliu tipi hava besleme kafası, dört set ileri nozül ve dört set emme nozülü ile.

◆ Feida Bloğu, palete kağıt takabilen ve ray destekli ön yığınlayıcı takabilen düşük yığın karton kullanır.

◆ Alt çizginin ilerleme konumunu bilmek için çoklu elektrik gözleri kullanın ve yüz kağıdının her iki tarafındaki servo motorun üst ve alt kağıt hizalamasını telafi etmek için bağımsız olarak dönmesini sağlayın, bu da doğru ve pürüzsüzdür.

◆ Tam işlevli elektronik kontrol sistemi, insan-makine arayüzü ve PLC program modeli ekranı kullanarak, çalışma koşullarını ve çalışma kayıtlarını otomatik olarak algılayabilir.

◆ Otomatik yapıştırıcı takviye sistemi, kaybolan yapıştırıcıyı otomatik olarak telafi edebilir ve yapıştırıcı geri dönüşümü ile işbirliği yapabilir.



ŞUBE TANITIMI:

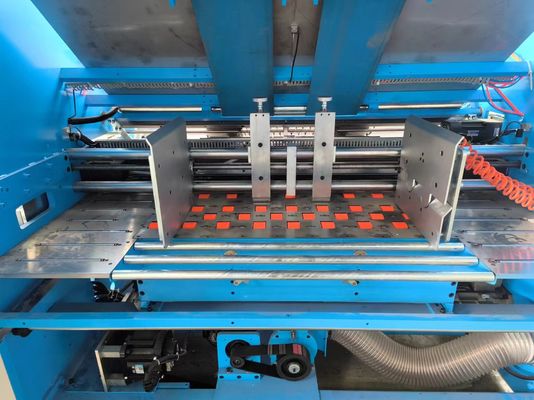

1. ALT KAĞIT BESLEME

Japonya NITTA emişli ithal Servo motor elektrik kontrol sistemini kullanın
bant, emme gücü invertörünü yapmak için ve bant su merdanesi ile temizlenir; Patentli
teknoloji, oluklu ve kartonun sorunsuz ve basit bir şekilde çıkmasını sağlar.

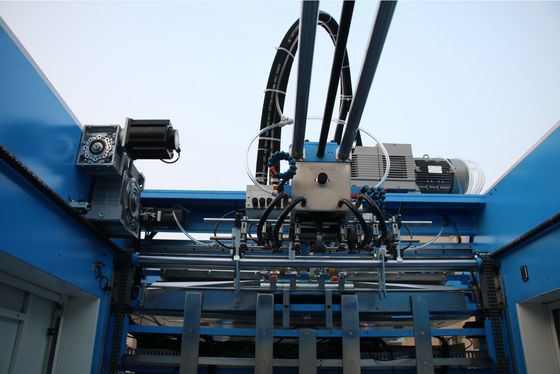

2. ÜST TABAKA BESLEME MEKANİZMASI

Yüksek hızlı otomatik özel besleyicinin hem kağıt kaldırma hem de besleme nozülü, hem ince hem de kalın kağıda uyarlanacak şekilde serbestçe ayarlanabilir. Becker pompası ile birlikte. Üst besleme kağıdının hızlı ve sorunsuz çalışmasını sağlayın.

3. ELEKTRİK SİSTEMİ

Avrupa CE gereksinimlerine uygun olarak tasarlanmıştır, makine kararlılığını, yüksek verimliliği ve düşük arızayı sağlar. İnsan-makine arayüzü ve PLC kombinasyonu kullanarak, uyarı, hata tespiti, arızalar ve çalışma hızı gibi tüm bilgileri ekranda bir bakışta görüntüleyin.

4. ÖN YIĞIN BÖLÜMÜ

Ön yığın sistemi, dokunmatik ekran aracılığıyla kağıt boyutu olarak ayarlanabilen ve kurulum süresini verimli bir şekilde azaltmak için otomatik olarak yönlendirilebilen önceden ayarlanmış bir işleve sahiptir.

5. İLETİM

Kararlılığı sağlamak için ana şanzıman olarak SKF rulmanlı Gates senkronize kayışı benimsenmiştir. Hem basınç silindirleri, nemlendirme silindiri hem de yapıştırıcı değeri, mekanik kodlayıcı ile tutamakla kolayca ayarlanabilir.

6.Sol-sağ konumlandırma sistemi

7. KONUMLANDIRMA SİSTEMİ VE YAPIŞTIRICI MERDANE

Alt tabakalardaki çoklu fotoelektrik sensörlerin göreceli konumu kullanımı,
üst tabakaları servo motorun her iki tarafında bağımsız telafi eylemi yapması için kontrol edin, böylece üst kağıdın ve alt kağıdın doğru konumlandırılması sağlanır.
Paslanmaz çelik merdane, asla paslanmaz, dar bir şekilde taşlandıktan sonra,
eşit olarak kaplanmış minimum miktarda yapıştırıcıyı garanti eder.
Alt merdane su merdanesi ile temizlenir.

8. DOKUNMATİK EKRAN İŞLETİM SİSTEMİ

Dokunmatik ekranın merkezi kontrolünü benimser, yüksek çözünürlüklü insan-makine arayüzü ile insan-makine diyalogunu gerçekleştirir ve ayar ve sorun gidermeyi daha uygun hale getirerek çalışma ve arızanın gerçek zamanlı dinamik izlenmesini gerçekleştirir

9. ALT KAĞIT İÇİN BÜYÜK EMME SİSTEMİ

Bu sistem isteğe bağlıdır, ürünleriniz karton, oluklu mukavva ve 3 veya 5 katmanlı ise. Bu sistemi seçebilirsiniz.

10. OTOMATİK YAĞLAMA SİSTEMİ

Rulmanın hizmet ömrünü uzatmak için rulmanı düzenli olarak yağlayın

11. ŞAFTSIZ SERVO BESLEYİCİ(İSTEĞE BAĞLI)

Bu sistem isteğe bağlıdır, uzun boyutlu üst tabakalar için daha uygundur.

12. VİDEO İZLEME (İSTEĞE BAĞLI)

Bu seçenek, makinenin çalışmasını izleyebilir, operatörün makinenin etrafında sık sık yürümesine gerek yoktur.

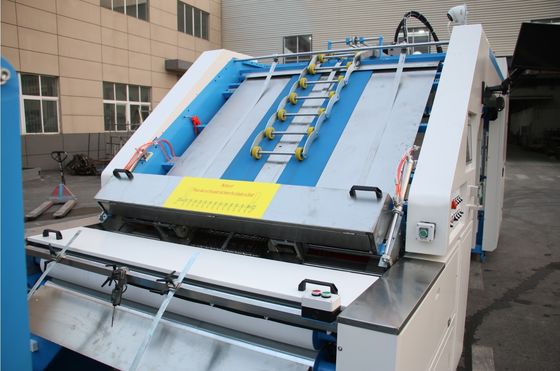

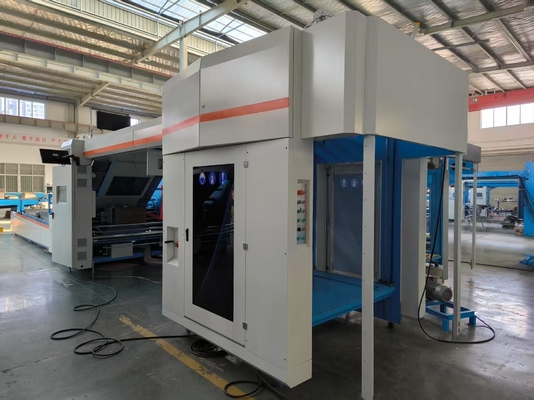

Makine Resmi
