GFS1500 Yüksek Hızlı Flüt Laminatör Makinesi

Tek Tıkla Ayarlama ve Sipariş Hafızalı Yüksek Hızlı Oluklu Mukavva Laminasyon Makinesi GFS1500

Performans özellikleri:

● Kenar besleme sistemi. Besleme basıncı yapısı yoktur, oluklu mukavvaya zarar vermez ve oluklu mukavvanın basınç direncini artırır.

● Yüksek doğruluk sağlamak için üst tabaka hizalama sistemi kullanır. Besleme modu üst üste binen tabaka veya ayırma tabakası tipi olarak seçilebilir.

● Dijital tasarım, tutkal hacminin otomatik olarak ayarlanmasını sağlar. Tutkal merdanesinin boşluğunun otomatik olarak ayarlanması (alt tabakanın kalınlığına göre otomatik olarak).

● Büyük paslanmaz çelik aniloks merdanesinin (çapı 160 mm) tasarımı kararlıdır ve yüksek verimlidir, eşit şekilde kaplar ve tutkal hacminden tasarruf sağlar.

● Üst ve alt kağıdın otomatik tespiti, otomatik servo düzeltme teknolojisi. Üst kağıdın otomatik olarak alt kağıdı takip etmesini ve ona uymasını sağlayın ve doğruluk yüksektir.

● Çift kullanımlı kaldırma platformu, kağıdın ön yığınını platforma itmek için ön yığınlayıcı yapısını kullanabiliriz. Ayrıca kağıt yığınını doğrudan platforma itebiliriz.

● Alt kağıdın çok işlevli rafı, kavisli oluklu mukavva için uygundur.

● Tutkal kaybını azaltmak ve tutkal yapışma etkisini stabilize etmek için bir sirkülasyon tutkal sistemi kullanın.

● Tüm makinenin tek tıkla ayarlanması (sadece kağıt boyutunu girin).

● Sipariş hafıza fonksiyonu, önceki siparişi aktarmak için tek tıkla, kullanışlı ve hızlı.

● Video izleme.

Parametreler:

Yapısal özellikler:
◆ Dünyanın önde gelen iletim kontrol sistemini benimsemek, sadece kağıt boyutunu girmek yeterlidir, sistem otomatik olarak ayarlanır.

◆ Bilgisayarlı yüksek hızlı montaj, saatte 18.000 adede kadar.

◆ Chuanliu tipi hava besleme kafası, dört set ileri nozül ve dört set emme nozülü ile.

◆ Feida Bloğu, palete kağıt takabilen ve ray destekli ön yığınlayıcı takabilen düşük yığın karton kullanır

◆ Alt çizginin ilerleme konumunu bilmek için çoklu elektrik gözleri kullanın ve yüz kağıdının her iki tarafındaki servo motorun, üst ve alt kağıt hizalamasını telafi etmek için bağımsız olarak dönmesini sağlayın, bu da doğru ve pürüzsüzdür.

◆ İnsan-makine arayüzü ve PLC program modeli ekranı kullanan, çalışma koşullarını ve çalışma kayıtlarını otomatik olarak algılayabilen, tam işlevli elektronik kontrol sistemi.

◆ Otomatik tutkal yenileme sistemi, kaybolan tutkalı otomatik olarak telafi edebilir ve tutkal geri dönüşümü ile işbirliği yapabilir.



ŞUBE GİRİŞİ:

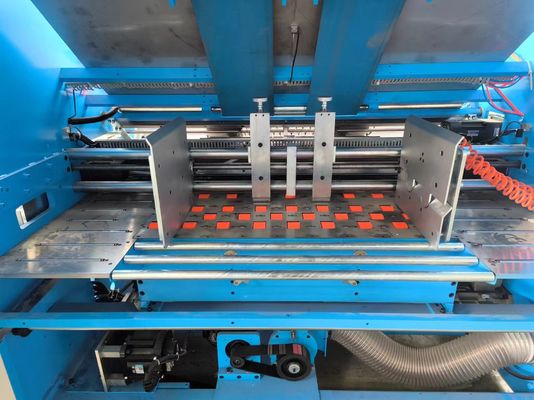

1. ALT KAĞIT BESLEME

Japonya NITTA emişli ithal Servo motor elektrik kontrol sistemini kullanın
bant, emme gücü invertörü yapmak için ve bant su merdanesi ile temizlenir; Patentli
teknoloji, oluklu mukavva ve kartonun sorunsuz ve basit bir şekilde çıkmasını sağlar.

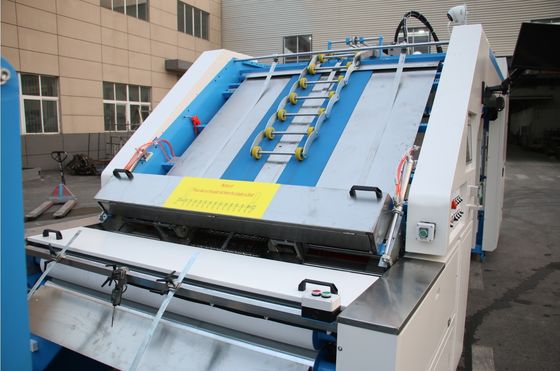

2. ÜST TABAKA BESLEME MEKANİZMASI

Yüksek hızlı otomatik özel besleyicinin hem kağıt kaldırma hem de besleme nozülü, hem ince hem de kalın kağıda uyarlanacak şekilde serbestçe ayarlanabilir. Becker pompası ile birlikte. Üst besleme kağıdının hızlı ve sorunsuz çalışmasını sağlayın.

3. ELEKTRİK SİSTEMİ

Avrupa CE gereksinimlerine uygun olarak tasarlanmıştır, makine kararlılığını, yüksek verimliliği ve düşük arızayı sağlar. İnsan-makine arayüzü ve PLC kombinasyonu kullanılarak, uyarı, hata tespiti, arızalar ve çalışma hızı gibi tüm bilgiler ekranda bir bakışta görüntülenir.

4. ÖN YIĞIN BÖLÜMÜ

Ön ayar fonksiyonuna sahip ön yığın sistemi, dokunmatik ekran aracılığıyla kağıt boyutu olarak ayarlanabilir ve kurulum süresini verimli bir şekilde azaltmak için otomatik olarak yönlendirilir.

5. İLETİM

Kararlılığı sağlamak için ana şanzıman olarak SKF rulmanlı Gates senkronize kayış benimsenmiştir. Hem basınç silindirleri, nemlendirme silindiri hem de tutkal değeri, mekanik kodlayıcı ile kol ile kolayca ayarlanabilir.

6.Sol-sağ konumlandırma sistemi

7. KONUMLANDIRMA SİSTEMİ VE TUTKAL MERDANESİ

Alt tabakalardaki göreceli konumda çoklu fotoelektrik sensörlerin kullanımı,
üst tabakaları servo motorun her iki tarafında bağımsız telafi eylemi yapmasını kontrol eder, böylece üst kağıdın ve alt kağıdın doğru konumlandırılması sağlanır.
Paslanmaz çelik merdane, asla paslanmaz, dar bir şekilde taşlandıktan sonra,
eşit olarak kaplanmış minimum miktarda tutkal garanti edilir.
Alt merdane su merdanesi ile temizlenir.

8. DOKUNMATİK EKRAN İŞLETİM SİSTEMİ

Dokunmatik ekranın merkezi kontrolünü benimser, yüksek çözünürlüklü insan-makine arayüzü ile insan-makine diyalogunu gerçekleştirir ve ayar ve sorun gidermeyi daha kolay hale getirerek, çalışma ve arızanın gerçek zamanlı dinamik izlenmesini gerçekleştirir

9. ALT KAĞIT İÇİN BÜYÜK EMME SİSTEMİ

Bu sistem isteğe bağlıdır, ürünleriniz karton, oluklu mukavva ve 3 veya 5 katmanlı ise. Bu sistemi seçebilirsiniz.

10. OTOMATİK YAĞLAMA SİSTEMİ

Rulmanın hizmet ömrünü uzatmak için rulmanı düzenli olarak yağlayın

11. ŞAFTSIZ SERVO BESLEYİCİ(İSTEĞE BAĞLI)

Bu sistem isteğe bağlıdır, uzun boyutlu üst tabakalar için daha uygundur.

12. VİDEO İZLEME (İSTEĞE BAĞLI)

Bu seçenek, makinenin çalışmasını izleyebilir, operatörün makinenin etrafında sık sık yürümesine gerek yoktur.

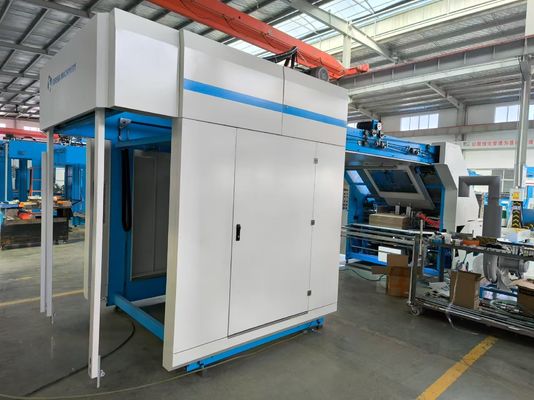

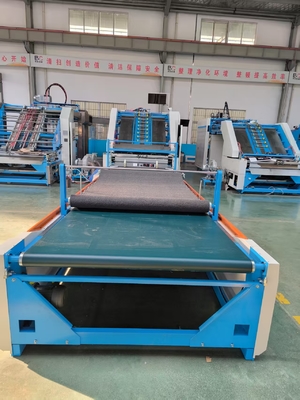

Makine Resmi
