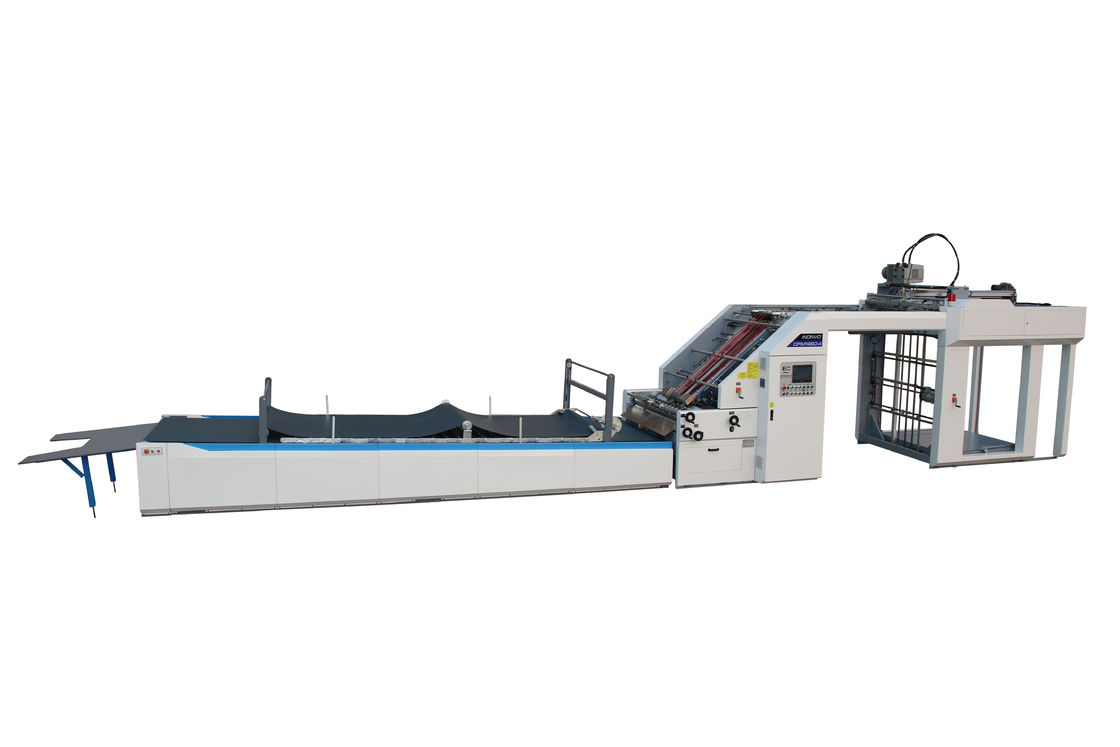

Otomatik Flüt Laminatör Makinesi Litho Laminatör Makinesi Montaj Makinesi GFM-1200

Otomatik flüt laminatör makinesi litolaminatör makinesi montaj makinesi GFM-1200

1Ürünün Tanımı

1.1 İşlev:

Kağıt, malzemenin dayanıklılığını ve kalınlığını veya özel efektlerini artırmak için kartonla laminat edilebilir.Reklam panoları ve diğer amaçlar.

1.2 Yapı:

A. Üst Kağıt Besleyicisi: 120-800gm kağıt yığınlarını yukarıdan gönderebilir.

B. Alt besleme: Aşağıdan 0.5 ~ 10 mm karton gönderebilir.

C. Yapıştırma mekanizması: Yapıştırılmış su beslenen kağıda uygulanabilir.

D. Düzenleyici örgütlenme - İki kağıdı da belirlenmiş toleranslara göre yerleştirir.

E. Basınçlı taşıyıcı... bağlı kağıdı bastırıp teslimat bölümüne ulaştırır.

1.3 İlkeler:

Üst kağıt, üst kağıt besleyicisi tarafından gönderilir ve tespit için konumlandırma mekanizmasının başlangıç dedektörüne gönderilir.Alt kağıt yapıştırıcı tekerleğine yapıştırıcı ile kaplandıktan sonra, üst kağıt ve alt kağıt, her iki taraftaki eşzamanlı dedektörlere, tespit edildikten sonra,denetleyici kağıt ve alt kağıt hatası değerini hesaplar., ve kağıdın her iki tarafındaki servo telafi cihazı, kağıdı önceden belirlenmiş bir ekleme pozisyonuna telafi eder ve daha sonra taşıyıcıyı basınçlandırır.Makine kağıdı bastırır ve bitmiş ürünü toplamak için teslimat makinesine aktarır.

1.4 Uygulanabilir malzemeler:

Yapıştırma kağıdı --- 120 ~ 800g/m ince kağıt, karton.

Alt kağıt--- 0.5~10m/m karton, tek taraflı karton, çok katmanlı dalgalanmış kağıt, inci kartonu, bal sapı kartonu, polistirol kartonu.

Yapıştırıcı - reçine vb., PH değeri 6 ~ 8 arasında, yapıştırıcıya uygulanabilir.

Yapısal özellikler:

Dünyanın önde gelen iletim kontrol sistemini benimsemek, sadece giriş kağıt büyüklüğündeki sistem otomatik ayarına ihtiyaç duyar.

Bilgisayarlı yüksek hızlı montaj, dakikada 150 metre.

Chuanliu tipi hava kaynağı başı, dört set ileri nozel ve dört set emici nozel ile.Feed Block, kağıdı palete sığdırabilecek düşük yığınlı kartonu benimser.ve iz destekli önceden yığma yükleyebilirsiniz Alt çizginin ileri konumunu bilmek için elektrikli gözlerin birden fazla setini kullanın, ve kağıt yüzünün her iki tarafındaki servo motoru, üst ve alt kağıt hizalanmasını telafi etmek için bağımsız olarak dönmesini sağlayın, bu doğru ve pürüzsüzdür.

İnsan-makine arayüzü ve PLC programı modeli ekranı kullanan tam işlevli elektronik kontrol sistemi, otomatik olarak çalışma koşullarını ve çalışma kayıtlarını tespit edebilir.

Otomatik yapıştırıcı yenilenme sistemi, kayıp yapıştırıcıyı otomatik olarak telafi edebilir ve yapıştırıcı geri dönüşümü ile işbirliği yapabilir.

SPECIFIKASYON:

ŞİBAHİNİN ÖNERİ:

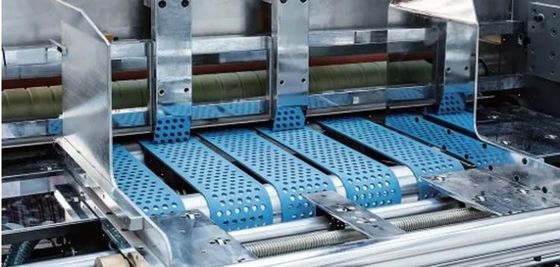

1. Alt kağıt besleme

Japonya NITTA emme ile ithal Servo motor elektrik kontrol sistemi kullanın
emme gücü invertörü yapmak için kemer ve su rulo ile temizlenen kemer; Patentli
Teknolojiler, dalgalanmış kağıt ve kartonun sorunsuz ve basit bir şekilde çalışmasını sağlar.

2Üst levha besleme mekanizması

Hem kağıt kaldırma hem de yüksek hızlı otomatik özel besleyici besleme nozu, hem ince hem de kalın kağıda uyarlanacak şekilde serbestçe ayarlanabilir.Üst besleme kağıdının hızlı ve sorunsuz çalışmasını sağlayın.

3Elektrik sistemi

Avrupa CE gereksinimine uygun olarak tasarlanmış, makinenin istikrarını, yüksek verimliliğini ve düşük arızayı sağlar.Uyarı gibi., hata tespiti, arızalar ve çalışma hızı, vb. bir bakışta ekranda.

4. Pre-STACK PART

Önceden ayarlanmış fonksiyonla önceden yığma sistemi, dokunmatik ekran üzerinden kağıt boyutu olarak ayarlanabilir ve kurulum süresini verimli bir şekilde azaltmak için otomatik olarak yönlendirilebilir.

4. İLGİ Sistemi

Dayanıklılığı sağlamak için ana şanzıman olarak NSK veya SKF rulmanı ile birlikte kapı senkroniz kemer kabul edilir.Rollerin basıncı hızla servo motor tarafından kontrol edilebilirBu arada, makine ayrıca mekanik kodlayıcı ile de donanımlı.

6. pozisyonlama sistemi ve yapıştırıcı rulo

Fotoelektrik sensörlerin birden fazla setinin kullanımı alt sayfaların göreceli konumu,
Servo motorun her iki tarafındaki üst levhaları kontrol etmek, üst kağıdın ve alt kağıdın doğru konumlandırılması için bağımsız tazminat eylemini yapmak için.
Paslanmaz çelik rulo, hiç paslanmaz, dar bir şekilde öğütüldükten sonra, asgari miktarda yapıştırıcı garanti eder.

7. dokunmatik ekran işletim sistemi

Dokunmatik ekranın merkezi kontrolünü benimsiyor, yüksek çözünürlüklü insan-makine arayüzü ile insan-makine diyalogunu gerçekleştiriyor,ve işletim ve hata gerçek zamanlı dinamik izleme gerçekleştirir, ayarlamak ve sorun gidermek için daha uygun yapar

8Otomatik yağlama sistemi.

Taşımanın kullanım ömrünü uzatmak için rulmanı düzenli olarak yağlayın

ÖNCEK KÖTÜ besleme sistemi ((OPSYONAL)

Bu sistem, büyük boyutlu ve kalın alt levhalar için daha uygundur.

Alt kağıt için büyük emme sistemi(Seçmeli)

Eğer karton, dalgalanmış karton ve 3 veya 5 katmanlı ürünleriniz varsa bu sistemi seçebilirsiniz.

Bazı bölümler listesi
