Otomatik Servo Flüt Laminatör Makinesi Akıllı Yüksek Hızlı Dalgalanmış Kutusu 180 Metre/Min

Otomatik Servo Akıllı Yüksek Hızlı Flüt Laminatör Makinesi 180metre/Min ile Dalgalanmış Kutusu için
1Ürünün Tanımı

1.1 İşlev:
Kağıt, malzemenin dayanıklılığını ve kalınlığını veya özel efektlerini artırmak için kartonla laminat edilebilir.Reklam panoları ve diğer amaçlar.

1.2 Yapı:
A. Üst Kağıt Besleyicisi: 120-800gm kağıt yığınlarını yukarıdan gönderebilir.
B. Alt besleme: Aşağıdan 0.5 ~ 10 mm karton gönderebilir.
C. Yapıştırma mekanizması: Yapıştırılmış su beslenen kağıda uygulanabilir.
D. Düzenleyici örgütlenme - İki kağıdı da belirlenmiş toleranslara göre yerleştirir.
E. Basınçlı taşıyıcı... bağlı kağıdı bastırıp teslimat bölümüne ulaştırır.

1.3 İlkeler:
Üst kağıt, üst kağıt besleyicisi tarafından gönderilir ve tespit için konumlandırma mekanizmasının başlangıç dedektörüne gönderilir.Alt kağıt yapıştırıcı tekerleğine yapıştırıcı ile kaplandıktan sonra, üst kağıt ve alt kağıt, her iki taraftaki eşzamanlı dedektörlere, tespit edildikten sonra,denetleyici kağıt ve alt kağıt hatası değerini hesaplar., ve kağıdın her iki tarafındaki servo telafi cihazı, kağıdı önceden belirlenmiş bir ekleme pozisyonuna telafi eder ve daha sonra taşıyıcıyı basınçlandırır.Makine kağıdı bastırır ve bitmiş ürünü toplamak için teslimat makinesine aktarır.

1.4 Uygulanabilir malzemeler:
Yapıştırma kağıdı --- 180 ~ 800g/m ince kağıt, karton.
Alt kağıt--- 0.5~10m/m karton, tek taraflı karton, çok katmanlı dalgalanmış kağıt, inci kartonu, bal sapı kartonu, polistirol kartonu.
Yapıştırıcı - reçine vb., PH değeri 6 ~ 8 arasında, yapıştırıcıya uygulanabilir.

Parametreler:



Yapısal özellikler:
◆ Dünyanın önde gelen aktarım kontrol sistemini benimsemek, sadece kağıt boyutlu sistem otomatik ayarını girmeniz gerekir.

◆ Saatte 12.000'e ulaşan bilgisayarlı yüksek hızlı montaj.

◆ Chuanliu tipi hava kaynağı başı, dört adet ileri nozel ve dört adet emme nozel setiyle.

◆ Feida Block, kağıdı paletine sığdırabilen ve izle desteklenen önceden yığma cihazı kurabilen düşük yığma karton kullanıyor

◆ Alt çizginin ileri konumunu bilmek için birden fazla elektrikli göz setini kullanın.ve yüz kağıdının her iki tarafında servo motor yapmak üst ve alt kağıt hiza telafi etmek için bağımsız olarak dönmek, ki bu doğru ve düzgün.

◆ İnsan-makine arayüzünü ve PLC program modelini kullanarak tam işlevli elektronik kontrol sistemi, otomatik olarak çalışma koşullarını ve çalışma kayıtlarını tespit edebilir.

◆ Otomatik yapıştırıcı yenilenme sistemi, kayıp yapıştırıcıyı otomatik olarak telafi edebilir ve yapıştırıcı geri dönüşümüne yardımcı olabilir.

Maks.hız: 12000 levha/saat



ŞİBAHİNİN ÖNERİ:
1. Alt kağıt besleme

Japonya NITTA emme ile ithal Servo motor elektrik kontrol sistemi kullanın
emme gücü invertörü yapmak için kemer ve su rulo ile temizlenen kemer; Patentli
Teknolojiler, dalgalanmış kağıt ve kartonun sorunsuz ve basit bir şekilde çalışmasını sağlar.
2Üst levha besleme mekanizması

Hem kağıt kaldırma hem de yüksek hızlı otomatik özel besleyici besleme nozu, hem ince hem de kalın kağıda uyarlanacak şekilde serbestçe ayarlanabilir.Üst besleme kağıdının hızlı ve sorunsuz çalışmasını sağlayın.
3Elektrik sistemi

Avrupa CE gereksinimine uygun olarak tasarlanmış, makinenin istikrarını, yüksek verimliliğini ve düşük arızayı sağlar.Uyarı gibi., hata tespiti, arızalar ve çalışma hızı, vb. bir bakışta ekranda.
4. Pre-STACK PART

Önceden ayarlanmış fonksiyonla önceden yığma sistemi, dokunmatik ekran üzerinden kağıt boyutu olarak ayarlanabilir ve kurulum süresini verimli bir şekilde azaltmak için otomatik olarak yönlendirilebilir.
5. İLGİLİ

Dayanıklılığı sağlamak için ana şanzıman olarak SKF rulmanı ile birlikte Gates senkroniz kemeri kabul edilir.Dökme rulo ve yapıştırıcı değeri, mekanik kodlayıcı ile koluyla kolayca ayarlanabilir..
6.Sol-sağ konumlandırma sistemi

7. pozisyonlama sistemi ve yapıştırıcı rulo

Fotoelektrik sensörlerin birden fazla setinin kullanımı alt sayfaların göreceli konumu,
Servo motorun her iki tarafındaki üst levhaları kontrol etmek, üst kağıdın ve alt kağıdın doğru konumlandırılması için bağımsız tazminat eylemini yapmak için.
Paslanmaz çelik rulo, hiç paslanmaz, dar bir şekilde öğütüldükten sonra,
En az miktarda yapıştırıcı garanti edilir.
Aşağı yuvarlak su yuvarlakla temizlenir.
8. dokunmatik ekran işletim sistemi

Dokunmatik ekranın merkezi kontrolünü benimsiyor, yüksek çözünürlüklü insan-makine arayüzü ile insan-makine diyalogunu gerçekleştiriyor,ve işletim ve hata gerçek zamanlı dinamik izleme gerçekleştirir, ayarlamak ve sorun gidermek için daha uygun yapar

11. Alt kağıt için büyük emme sistemi

Eğer karton, dalgalanmış karton ve 3 veya 5 katmanlı ürünleriniz varsa bu sistemi seçebilirsiniz.
12Otomatik yağlama sistemi.

Taşımanın kullanım ömrünü uzatmak için rulmanı düzenli olarak yağlayın
9. ÖNCELİ KÖTÜ besleme sistemi ((ÖNCELİ)

Bu sistem, büyük boyutlu ve kalın alt levhalar için daha uygundur.
10. Şaktız Servo besleyici(Seçmeli)

Bu sistem seçenek için, uzun boylu üst levhalar için daha uygundur.
13. Video izleme (Farklı)

Bu seçenek makine çalışmasını izleyebilir, operatör sık sık makine etrafında yürümek zorunda değildir.

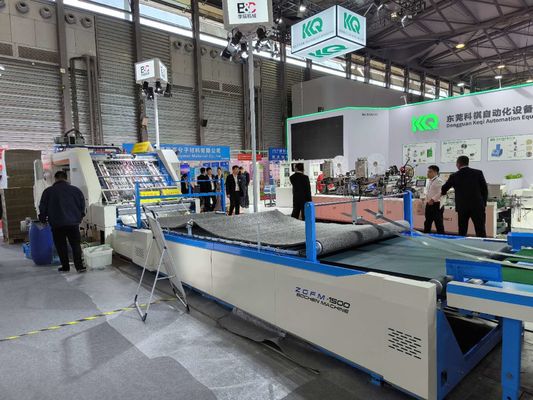

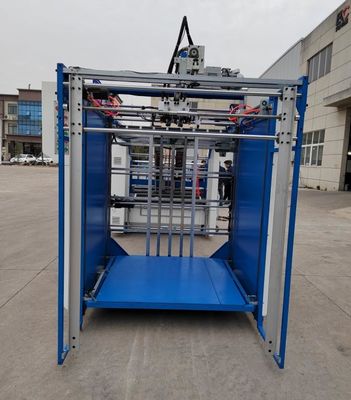

Makine Resimi
