Otomatik Oluklu Flüt Laminasyon Makinesi 5ply Üçü Bir Arada Çok İşlevli

            Yüksek Hızlı Otomatik Flüt Laminasyon Makinesi

Performans özellikleri

● Bu makine, iki oluklu mukavva ve her türlü üst tabaka kombinasyonunu birlikte lamine edebilir.İki katlı karton (karton + karton), 3ply,4ply, 5ply, 7ply ve diğer ürünleri üretebilmektedir.

● Laminasyon tipi: oluklu + oluklu + karton, oluklu + oluklu, oluklu + karton, karton + karton, karton + gri karton + karton vb.

● Üst ve alt kağıdın otomatik algılanması, otomatik servo düzeltme teknolojisi.Üst kağıdın alt kağıdı otomatik olarak izlemesini ve sığdırmasını sağlayın ve doğruluk yüksektir.

● Alt kağıt besleme parçası, Japonya NITTA emiş kayışı ve öncü besleme sistemi ile birlikte ithal servo motor kontrol sistemini kullanır.

● Alttaki çok işlevli raf, kıvrımlı oluklu kağıtlar için uygundur.

● Minimum tutkal miktarında bile eşit tutkal kaplamasını garanti etmek için ince aniloks taşlamalı büyük paslanmaz çelik tutkal merdanesi (160 mm).

● Çift kullanımlı kaldırma platformu, ön istifleyici yapısını ön kağıt yığınını platforma itmek için kullanabiliriz.Kağıt destesini doğrudan platforma da itebiliriz.

● Kaplama merdanesi ve baskı merdanesinin yüzeyindeki özel polietilen malzemeler, yapıştırıcıyı otomatik olarak düşürür, serbest fırçalama yapar.

● Tutkal kaybını azaltmak ve yapıştırıcının yapışma etkisini dengelemek için sirküle eden bir yapıştırıcı sistemi kullanın.

● Tüm makinenin tek tıkla ayarlanması (sadece kağıt boyutunu girin).

● Video izleme.

parametreler:

Yapısal özellikler:

◆ Dünyanın önde gelen iletim kontrol sistemini benimseyen, yalnızca kağıt boyutu sistemi otomatik ayarını girmeniz yeterlidir.

◆ Saatte 12.000 parçaya kadar bilgisayarlı yüksek hızlı montaj.

◆ Chuanliu tipi hava besleme kafası, dört set ileri nozul ve dört set emme nozulu ile.

◆ Feida Block, kağıdı palete sığdırabilen ve palet destekli ön istifleyici takabilen düşük istifli karton kullanır

◆ Alt çizginin ilerleme konumunu bilmek için birden fazla elektrikli göz seti kullanın ve doğru ve pürüzsüz olan üst ve alt kağıt hizalamasını telafi etmek için ön kağıdın her iki tarafındaki servo motorun bağımsız olarak dönmesini sağlayın.

◆ İnsan-makine arayüzü ve PLC program modeli ekranını kullanan tam işlevli elektronik kontrol sistemi, çalışma koşullarını ve çalışma kayıtlarını otomatik olarak algılayabilir.

◆ Otomatik tutkal yenileme sistemi, kaybolan tutkalı otomatik olarak telafi edebilir ve tutkal geri dönüşümü ile işbirliği yapabilir.

ŞUBE TANITIMI:

1. ALTTAN KAĞIT BESLEME


Japonya NITTA emişli ithal Servo motor elektrik kontrol sistemini kullanın
emme gücü invertörü yapmak için kayış ve su silindiri ile temizlenen kayış;patentli
oluklu ve mukavvanın sorunsuz ve basit bir şekilde çalışmasını sağlayan teknoloji.


2. ÜST SAÇ BESLEME MEKANİZMASI

Yüksek hızlı otomatik özel besleyicinin hem kağıt kaldırma hem de besleme ağzı, hem ince hem de kalın kağıda uyarlanacak şekilde serbestçe ayarlanabilir.Becker pompa ile birlikte.Üst besleme kağıdının hızlı ve sorunsuz çalıştığından emin olun.


3. ELEKTRİK SİSTEMİ

Avrupa CE gerekliliklerine uygun olarak tasarlanan makine kararlılığı, yüksek verimlilik ve düşük arıza sağlar.İnsan-makine arayüzü ve PLC kombinasyonunu kullanarak uyarı, hata tespiti, arızalar ve çalışma hızı gibi tüm bilgileri ekranda bir bakışta görüntüleyin.


4. ÖN İSTİFLEME PARÇASI

Ön ayar işlevine sahip ön yığın sistemi, kurulum süresini verimli bir şekilde azaltmak için dokunmatik ekran aracılığıyla kağıt boyutu olarak ayarlanabilir ve otomatik olarak yönlendirilebilir.



5. İLETİM

Stabiliteyi sağlamak için ana şanzıman olarak SKF yatağıyla birlikte Gates zaman kayışı benimsenmiştir.Hem basınç silindirleri, hem de nemlendirme silindiri ve tutkal değeri, mekanik kodlayıcılı kol ile kolayca ayarlanabilir.

6.Sol-sağ konumlandırma sistemi




7. KONUMLANDIRMA SİSTEMİ VE YAPIŞTIRMA RULOSU


Alt tabakaların göreli konumunda birden fazla fotoelektrik sensör setinin kullanılması,
bağımsız telafi eylemi yapmak için servo motorun her iki tarafındaki üst sayfaları kontrol edin, böylece üst kağıt ve alt kağıt doğru şekilde konumlandırılır.
Paslanmaz çelik merdane, dar taşlamadan sonra asla paslanmaz,
eşit şekilde kaplanmış minimum miktarda tutkal garanti edilir.
Aşağı silindir, su silindiri ile temizlenebilir.


8. DOKUNMATİK EKRANLI İŞLETİM SİSTEMİ


Dokunmatik ekranın merkezi kontrolünü benimser, yüksek çözünürlüklü insan-makine arayüzü ile insan-makine diyaloğunu gerçekleştirir ve çalışma ve arızanın gerçek zamanlı dinamik izlenmesini gerçekleştirerek ayarlamayı ve sorun gidermeyi daha kolay hale getirir



9.ÖNCÜ BESLEME SİSTEMİ(OPSİYONEL)


Bu sistem opsiyoneldir, büyük boy ve kalın alt saclar için daha uygundur.


10. ŞAFSIZ SERVO BESLEYİCİ(İSTEĞE BAĞLI)


Bu sistem opsiyoneldir, daha çok uzun boy üst çarşaflar için uygundur.

11. ALT KAĞIT İÇİN BÜYÜK EMİŞ SİSTEMİ(İSTEĞE BAĞLI)


Bu sistem, ürünleriniz kartonlu, oluklu mukavva ve 3 veya 5 katlı ise opsiyoneldir.bu sistemi tercih edebilirsiniz.


12.OTOMATİK YAĞLAMA SİSTEMİ (OPSİYONEL)


Rulmanın hizmet ömrünü uzatmak için rulmanı düzenli olarak yağlayın


13. VİDEO İZLEME(İSTEĞE BAĞLI)


Bu seçenek makinenin çalışmasını izleyebilir, operatörün sık sık makinenin etrafında dolaşması gerekmez.

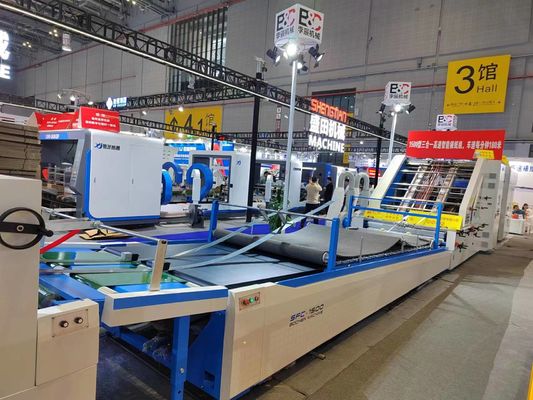

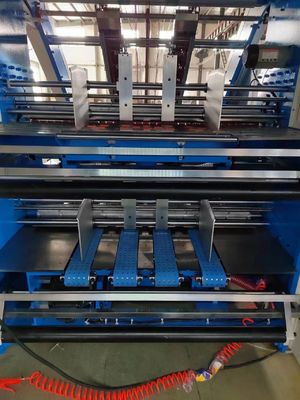

Makine Resmi
