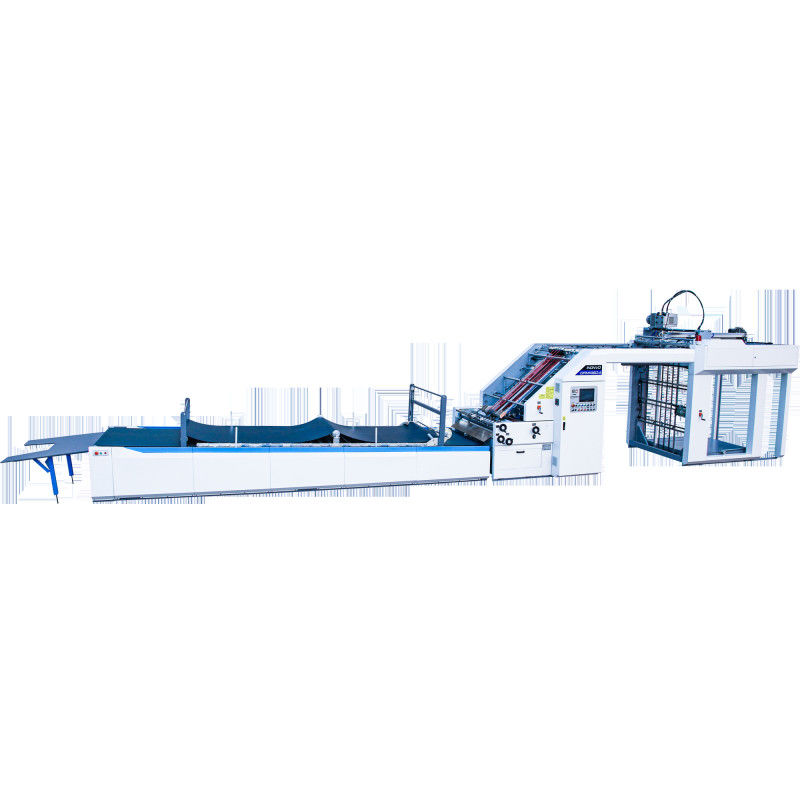

Ürün ayrıntıları:
|
Maksimum kağıt boyutu: | 1500*1500mm | Minimum kağıt boyutu: | 360*380mm |
---|---|---|---|
Üst sac kalınlığı: | 150-800g | Satış sonrası: | Çevrimiçi destek |
Vurgulamak: | Yüksek Hızlı 20KW Flüt Laminasyon Makinesi,1500 * 1500mm Kağıt Flüt Laminasyon Makinesi,Kağıt İçin CE Flüt Laminasyon Makinesi |
Üst kağıt, üst kağıt besleyici tarafından gönderilir ve algılama için konumlandırma mekanizmasının başlangıç dedektörüne gönderilir.Ardından alttaki kağıt gönderilir;alt kağıt tutkal tekerleğinde yapıştırıcı ile kaplandıktan sonra, üst kağıt ve alt kağıt sırasıyla kağıda iletilir Her iki taraftaki senkron dedektörler, algılamadan sonra, kontrolör kağıdın ve alt kağıdın hata değerini hesaplar, ve kağıdın her iki tarafındaki servo dengeleme cihazı, kağıdı birleştirme için önceden belirlenmiş bir konuma dengeler ve ardından taşımayı basınçlandırır.Makine kağıda basar ve bitmiş ürünü toplamak için teslimat makinesine iletir.
İşlev:
Kağıt, malzemenin mukavemetini ve kalınlığını veya özel efektleri artırmak için mukavva ile lamine edilebilir.Kalıp kesimden sonra ambalaj kutuları, reklam panoları ve diğer amaçlar için kullanılabilir.
parametreler
modeli | GFM1500-A | GFM1700-A | GFM1900-A | GFM2200-A |
Maksimum boyut | 1500*1500mm | 1700*700mm | 1900*1900mm | 2200*2100mm |
Minimum boyut | 380*380mm | 360*400mm | 500*500mm | 500*500mm |
Üst kağıt | 150-800gsm | 150-800gsm | 150-800gsm | 150-800gsm |
Alt kağıt | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm | 300gsm-10mm |
160metre/dk | 160metre/dk | 160metre/dk | 160metre/dk | |
Max hız | 12000 adet/saat | 12000 adet/saat | 12000 adet/saat | 12000 adet/saat |
Güç | 20 kw | 20 kw | 22 kw | 22 kw |
Kesinlik | ±1mm | ±1mm | ±1mm | ±1mm |
Uygulanabilir malzemeler:
Üst kağıt --- 120 ~ 800g/m kağıt
Alt kağıt--- ≤10mm ABCDEF oluklu mukavva ≥300gsm
Tutkal - Mısır nişastası yapıştırıcısı, beyaz yapıştırıcı vb. PH değeri 6 ~ 8 arasında
Yapısal özellikler:
Dünyanın önde gelen iletim kontrol sistemini benimseyen, yalnızca kağıt boyutu sistemi otomatik ayarını girmeniz yeterlidir.
150m/dk'ya kadar bilgisayarlı yüksek hızlı bağlantı.
Dört set ileri nozul ve dört set emme nozulu ile yüksek hızlı besleyici.
Besleme Bloğu, kağıdı palete sığdırabilen ve palet destekli ön istifleyici takabilen düşük istifli karton kullanır
Alt çizginin ilerleme konumunu bilmek için birden fazla elektrikli göz seti kullanın ve doğru ve pürüzsüz olan üst ve alt kağıt hizalamasını telafi etmek için yüz kağıdının her iki tarafındaki servo motorun bağımsız olarak dönmesini sağlayın.
İnsan-makine arayüzü ve PLC program modeli ekranını kullanan tam işlevli elektronik kontrol sistemi, çalışma koşullarını ve çalışma kayıtlarını otomatik olarak algılayabilir.
Otomatik tutkal yenileme sistemi, kaybolan tutkalı otomatik olarak telafi edebilir ve tutkal geri dönüşümü ile işbirliği yapabilir.
ÖZELLİKLER
1.ALTTAN YAPRAK BESLEME
2 katlı, 3 katlı, 4 katlı, 5 katlı ve kartonun sorunsuz beslenmesini sağlamak için Japonya NITTA emme kayışı ve büyük hava üfleyici ile ithal Servo motor kontrol sistemini kullanın.

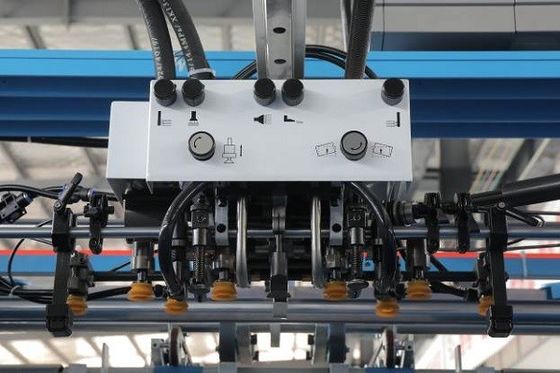

2.ÜST SAÇ BESLEME MEKANİZMASI
Yüksek hızlı otomatik özel besleyicinin hem kağıt kaldırma hem de besleme ağzı, hem ince hem de kalın kağıda uyarlanacak şekilde serbestçe ayarlanabilir.Becker pompa ile birlikte, üst besleme kağıdının hızlı ve sorunsuz çalışmasını sağlayın.

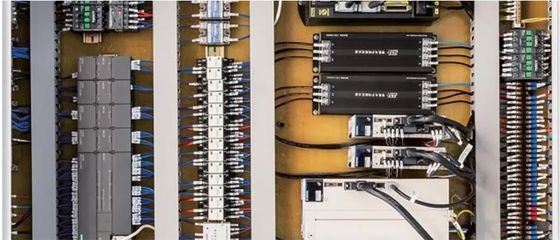

3.ELEKTRİK SİSTEMİ
Makinenin maks.hız ve doğruluk, birinci sınıf performans ve çalışma kararlılığı olarak.
4.ÖN İSTİFLEME PARÇASI
Ön ayar işlevine sahip ön yığın sistemi, kurulum süresini verimli bir şekilde azaltmak için dokunmatik ekran aracılığıyla kağıt boyutu olarak ayarlanabilir ve otomatik olarak yönlendirilebilir.
5. İletim Sistemi
Stabiliteyi sağlamak için ana şanzıman olarak SKF yatağıyla birlikte Gates zaman kayışı benimsenmiştir.Mekanik enkoderli kulp sayesinde hem baskı merdaneleri, hem nemlendirme merdaneleri hem de tutkal değeri kolaylıkla ayarlanabilmektedir.
6. KONUMLANDIRMA SİSTEMİ VE YAPIŞTIRMA RULOSU
Parker Dynamic modülü ve Yaskawa Servo sistemi ile birlikte fotosel, üst ve alt kağıdın yönünün doğruluğunu sağlar.Min.tutkal miktarı.
7.YAPIŞTIRICI RULO:
Paslanmaz çelik merdane, dar bir şekilde öğütüldükten sonra asla paslanmaz, eşit şekilde kaplanmış minimum miktarda yapıştırıcıyı garanti eder.Aşağı silindir, su silindiri ile temizlenebilir.
8.LİDER KENAR BESLEME SİSTEMİ(SEÇENEK)
Bu sistem opsiyoneldir, büyük boyutlu ve kalın alt tabakalar için daha uygundur.
SEÇENEKLER:
1.LİDER KENAR BESLEME SİSTEMİ
Ön kenar, 5 veya 7 kat gibi kalın oluklu mukavvanın çok sertleşme koşullarında bile sorunsuz çalışmasını sağlar.
2.ŞAFSIZ SERVO BESLEYİCİ
Esnek harekette ekstra uzun sac için milsiz servo besleyici kullanılır.
